YCDB1A电力载波远程自动抄表系统功能简介

• YCDB1A电力载波远程自动抄表系统

　　成都硅谷科技贸易发展有限公司针对电网改造"一户一表"的要求，开发出YCDB1A电力载波远程自动抄表系统。系统采用了窄带锁频技术，从而提高了数据传输的抗干扰能力，增加了传输距离，减少误码率，保证数字传输的可靠性，使本系统在实地环境中有较强的适应能力，同时系统还有自动化程度高，计量准确，性能可靠等特点，能大大地提高供电部门电表抄收环节的工作效率，降低运行成本。 同时本系统具有自动欠费断电、复费率计度、当前电量、点抄、现场管理抄收……等诸多功能，同时本系统也具有极强的扩展功能，可以和电费管理等其他管理系统进行接口，电表除了集中式一抄多系统外，也提供象普通表一样安装方便的全功能单表，降低了安装维护难度和费用。
YCDB1A由采集终端、集中器、远程数据管理中心组成；采集终端 -- 负责采集和处理表计的脉冲数,然后转换成电量数据并将这些数据通过电力线载波通讯方式直接传输到集中器；集中器机 -- 负责管理台变下的所有采集终端，并通过电话线，GSM或高压载波把数据传输到远程数据管理中心传输数据；远程数据管理中心 - 负责整个用电管理区域所有集抄小区数据的抄收、汇总、计算、远程控制和打印、查询等功能。
　　该系统适用于居民电能表、工业用电能表、机械式和电子式电能表的千瓦时数(KWh)的自动集中抄收应用。本系统是一个利用先进的计算机控制技术，将电网中的电能表数据的采集、存储、传输和处理一体化和自动化的系统。由于电力线载波通讯采用窄带锁频技术，使本系统具有：通讯可靠、误码率低、24小时全天候抄收、系统造价低等。还具有分时计费、用电分析、防窃电等全面功能。在用电管理上，采用自动抄表，欠费远程断电等方式不需派人每家每户上门抄表、催交。 因而可做到：
　　不到现场，准时抄收；
全功能单表的采集，处理，传输功能电表内置，安装维护和普通表一样
防止或杜绝窃电行为；
　　减少人工抄表的差错、提高工作效率；
　　减员增效，管理水平提高；
　　远程控制断电，减少拖欠电费现象，加快资金回流。

• 系统组成、功能及特点

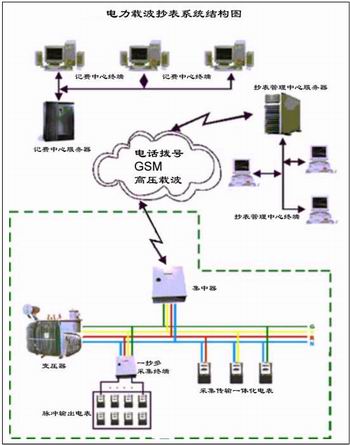

　　YCDB1A自动抄表系统中的采集终端和全功能单表自动将用电数据通过电力线传输到集中器，并以台变为单位进行线损计算，然后将这些数据利用电话线、高压电力线或GSM等公用网络远传到用电管理与计费部门。由于本系统以电力网为通讯信道，因此其一次性投入低，实现周期短。
　　系统采用窄带锁频技术和软件自动中继功能，具有最佳的抗干扰能力及对低压电力网负载变化处理的能力，保证传输数据的正确可靠。系统以台变为单位进行,电线损耗计算，还可以用软件对所采集数据进行统计分析，对监测各类电力损耗及偷电现象，提供了准确的科学依据。
　　YCDB1A具有以下特点： 1，采用窄带锁频技术和软件自动中继技术；
　　2，采用电源智能管理技术，降低功耗；
　　3，具有分时计费功能；
　　4，断电后数据可保存10年以上； 5，远程可设定电表地址，电表底数，常数等数据
　　6，集中器提供标准RS-232/RS-485接口；
　　7. 主机可查询电表的运行状态。
    8，主机可以远程控制电源通断
   9．表上设有脉冲，峰谷，欠费断电等状态指示
   10，单表数据采集，收发功能内置，安装简便，即挂即用，无须再接数据线或脉冲线。
   11，表内计算机具有真时钟，绝无大月小月，闰年闰月等误差
   12，可设定时，实时抄收等功能
   13，具有防窃电功能
   14，具有自动跳相抄收功能，使接在不同相位的电表数据都能抄收

  系统组成

　　本系统主要由以下的3个部分组成：
　　1. 采集终端：分两种形式安装，对用户电表进行采集处理数据并通过电力线传输到集中器中。一抄一模式单表模式：指每个电表都有独立的数据采集和处理及载波通讯模块。这种方式适合于电表集中或分散的小区，具有安装维护方便通用性强的特点高、安全可靠，因为表功能独立，即使单表出了故障也不会影响其他表、更换时也很方便，但是单表方式的成本要比一抄多的方式稍高。一抄多：指将若干个电表集中在一起，表内只有脉冲输出，多只表使用一个外置式采集处理器和载波通讯模块，这种方式的平均每点造价低，但是安装需处理脉冲线的连接，并且要求电表集中安装，安装维护不是很方便，如果外置式采集处理器和载波通讯模块出了故障，影响面也较大。用户也可以根据实际情况选择采用两种方式进行混合组网；
　　2.集中器：负责管理系统中心和本台变压器的各采集终端的连接和数据传递；
　　3.远程数据管理中心：负责整个用电管理区所有集抄区数据的抄收、计算、管理、控制和打印、查询。并且可以和用电收费系统连网，真正做到自动抄收、自动计费和自动电源通断控制，整个系统一旦建成就完全可以实现自动化管理。 理论上，每个台变可容纳32K个用户，当然，现实中一个台变下不会有这么的用户，同时如果用户数量太多会造成抄收周期变长。所以，我们建议：在一个台变下总用户量最多不要超过2048个用户。

硬件单元
　　硬件单元包括如下：
　　● 采集终端：分两种方式安装，对用户电表进行采集表计的脉冲信号并通过电力线传输到采集主机中；
　　● 集中器：负责管理系统中心和本台变压器的各采集终端的连接和数据传递；(每个台变可以有一个或者多个)。 1 采集终端
　采集终端（全功能单表型）
　　采集终端（全功能单表型）集脉冲采集，数据处理存储和载波通讯电路，它装在用户的电表里面，通过电力线把数据通过集中器传到管理中心。这种终端具有以下特点： 本地可完成累计、数据缓存、负荷计算。
    可按照上级机（集中器）的抄表指令，向上发出当前累计电量、历史电量等数据，接收上级机发来的控制数据，如用电量限制等参数，根据给定值完成电量超限告警，并可选切断负荷功能。
智能电能表设置非易失存储器，掉电后可长期保存现有数据。
表上设有计数脉冲显示、通信显示，峰、谷、平、断电显示。
每只智能电能表均有数据中继功能，网中较远的电能表可以通过沿途数只电能表的中继转发，将数据传送至集中器。本系统的智能电能表可完成最多达三级中继，足以适应供区范围较大的农村配电网。
电能表现场安装时，既可就地写入电表地址码，也可在用电管理中心进行远距离统一编码。 功能
  1， 电能表电量数据的采集、处理、存储
  2， 通过上一级集中器与管理中心通讯，将储存的电量信息传送至管理中心及执行管理中心下发的控制指令
  3， 电力线通讯及相应的接口；
  4， 具有预留红外扩展接口，方便用手持式抄表器进行现场抄收；
  5， 具有防止非授权人员操作的措施
  6， 适用于任何电能表(机械表和电子表)；
  7， 工作电源无须电池，从电力线直接供电，使用节能管理，功耗低；
  8， 采用特殊的数据容错和保全电路，保证数据的准确性和在断电时能长久保存；
  9， 可通过中心查询和检测自身状态。
  10， 可以根据中心的指令开合或关闭用户电源

单相采集终端技术参数
　　单相技术参数如下表所示：

采集终端（一抄多型）
　　采集终端（一抄多型）采集并处理多个电表的脉冲信号，其他功能与采集终端（全功能单表型）无异。采用外置式，安装在集中电表箱内，接入各电表的脉冲线。

集中器

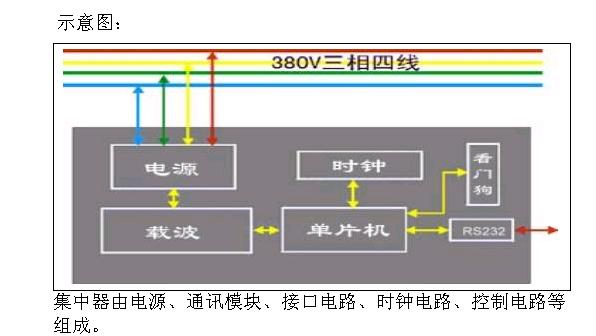

　　集中器装在配变的附近（或低压网上任何方便的地方），通过电力线汇集该配变下所有采集终端的数据，并对作为连接管理中心的网桥。
功能
    1， 实现管理中心和采集终端的连接及数据传递
   2， 提供各种标准接口RS232/485接口；
  3， 支持选择调制解调器、高压电力载波接口或GSM接口
    4， 自动选择抄收相位

用电管理中心

      用电管理中心设置一至数台抄表计算机，通过市话网与辖区内各台集中器进行通信，完成各种数据的接收及下发。

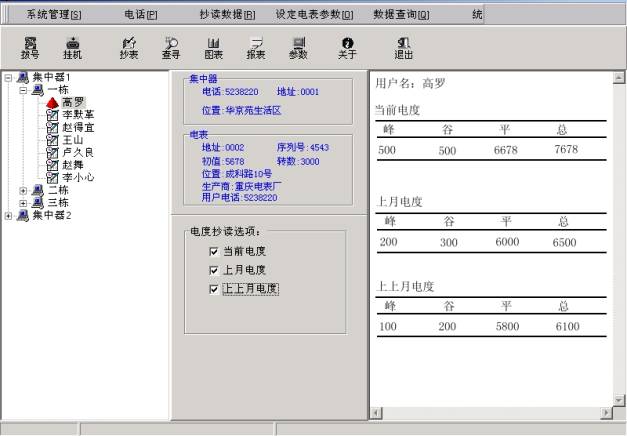

抄表计算机完成数据收集，存档，统计，产生报表等项功能。并可根据授权许可，向集中器下达指定电能表的运行参数，如负荷限制，用电量限制等。在安装了新的电能表后，可以通过抄表计算机设置或修改电能表地址代码。
